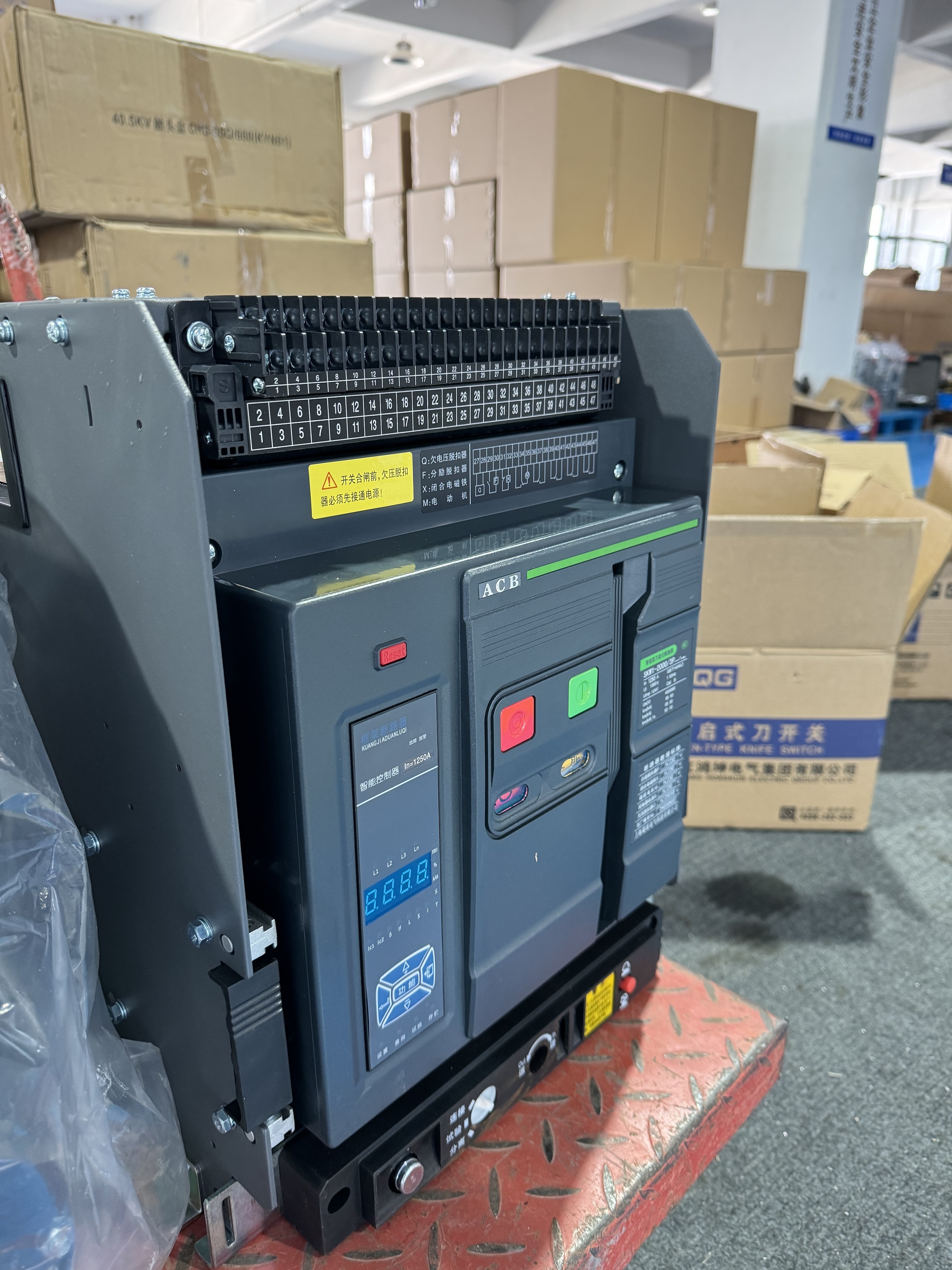

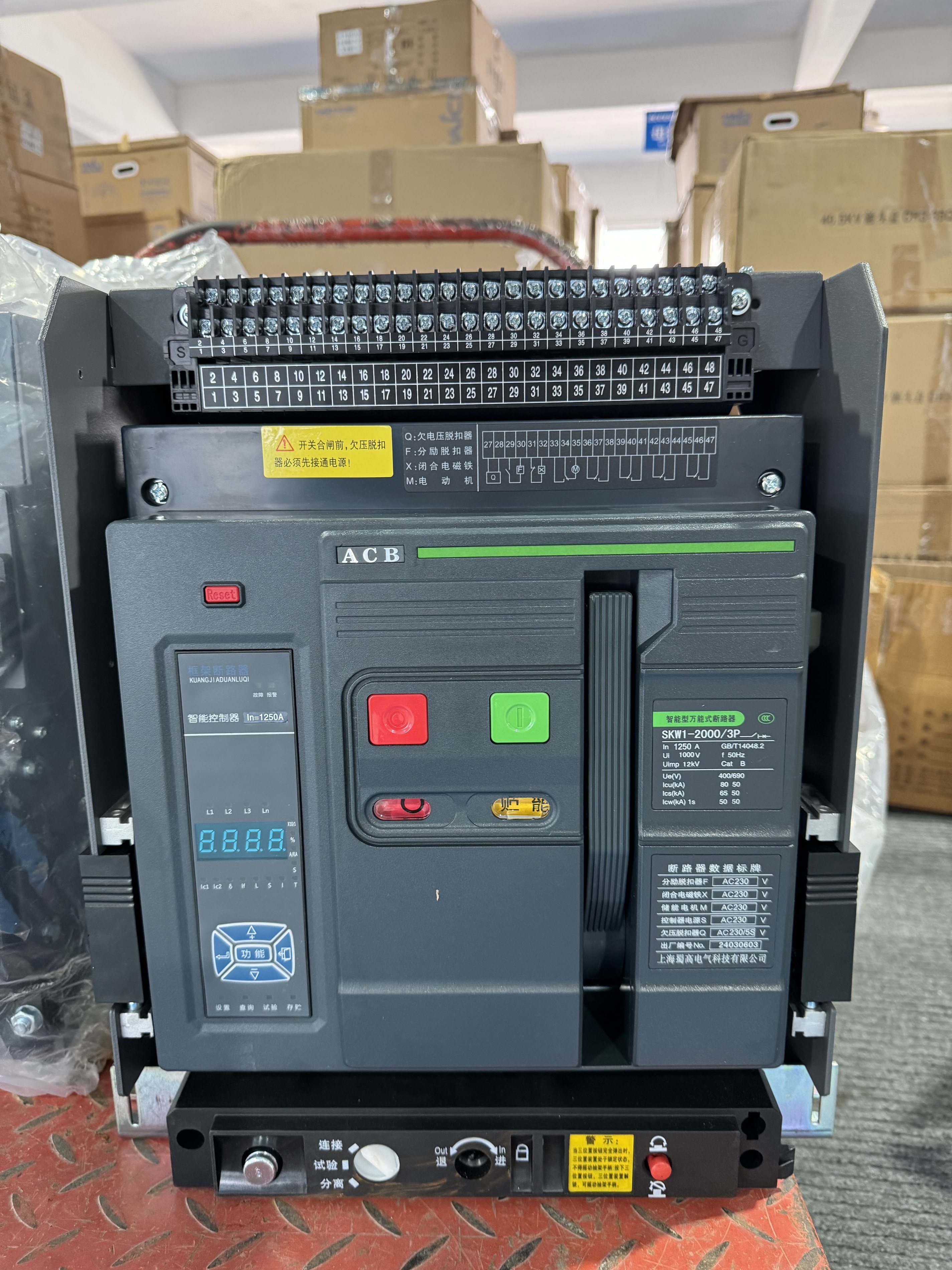

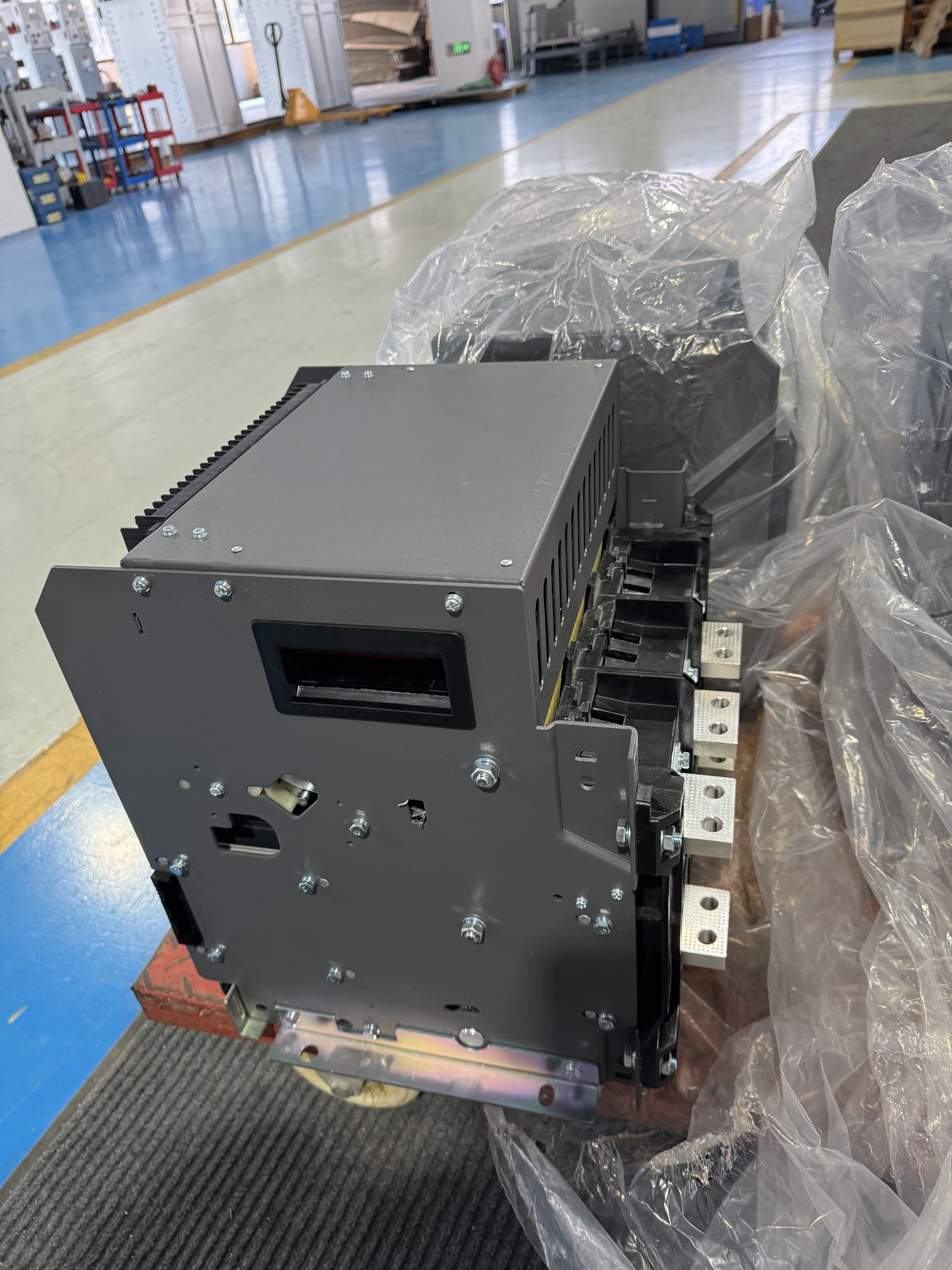

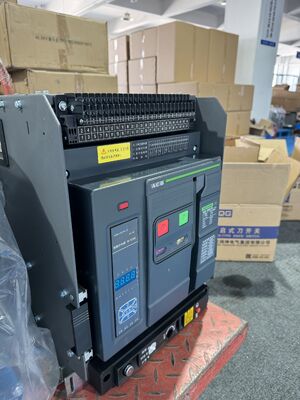

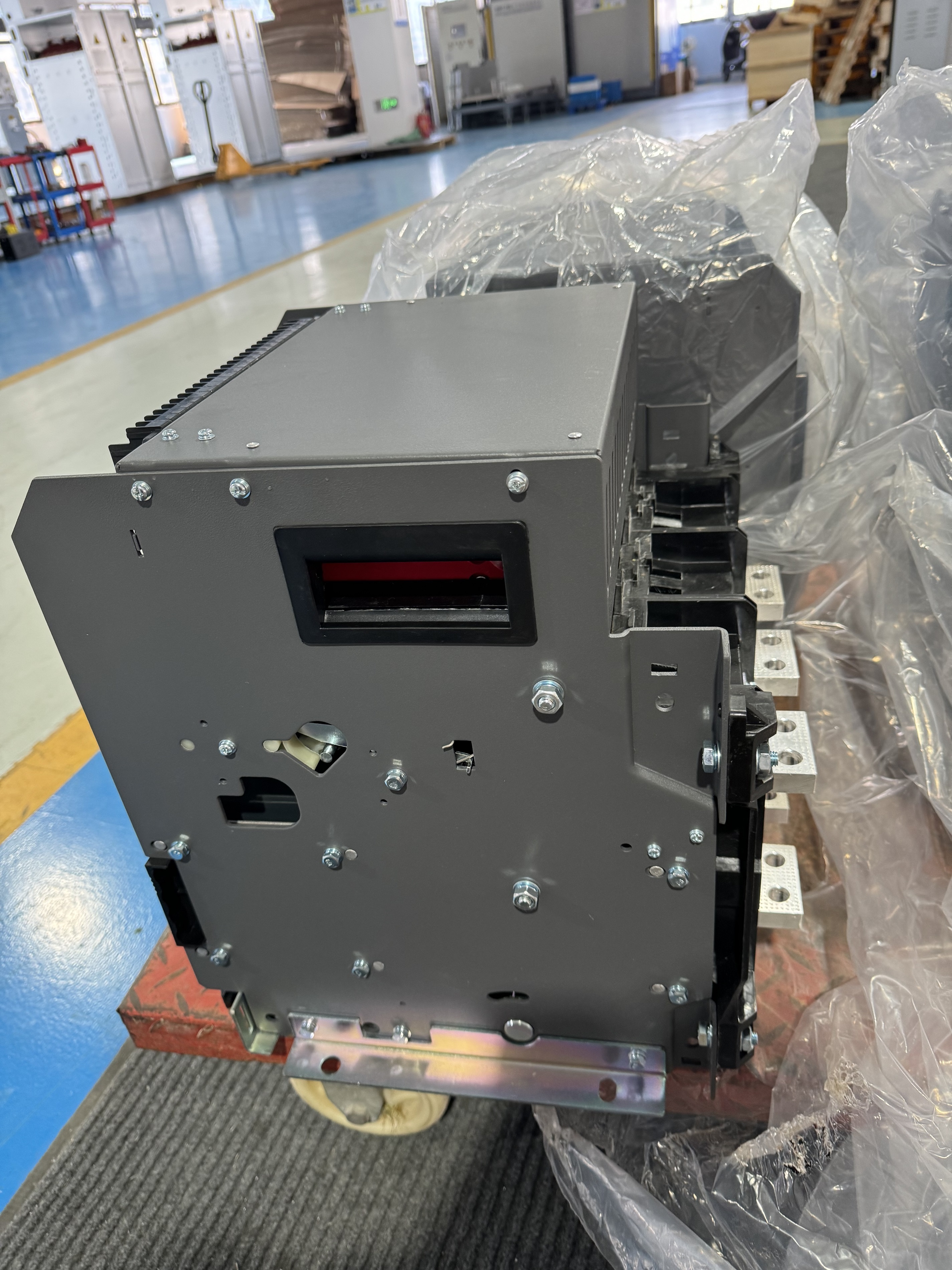

Interruptor automático de caja moldeada 6300A

Introducción

Los interruptores automáticos de baja tensión (en adelante, interruptores automáticos) son adecuados para la red de distribución de CA de 50 Hz, con una tensión nominal de hasta 660 V (690 V) y menos, y una corriente nominal de 400 A ~ 6300 A, utilizados para distribuir energía eléctrica y proteger circuitos y equipos de suministro de energía contra fallos como sobrecarga, subtensión, cortocircuito, puesta a tierra monofásica, etc. El interruptor automático tiene una función de protección inteligente y una protección selectiva precisa, que puede mejorar la fiabilidad del suministro de energía y evitar cortes de energía innecesarios. Al mismo tiempo, con una interfaz de comunicación abierta, puede realizar cuatro controles remotos para cumplir con los requisitos del centro de control y el sistema de automatización. El interruptor automático tiene una tensión de impulso soportada de 8000 V a una altitud de 2000 metros (diferentes altitudes se corrigen según la norma, y el máximo no supera los 12000 V). El interruptor automático se puede utilizar como un seccionador sin un controlador inteligente y un sensor, marcado como uno.
El interruptor automático cumple con las normas GB14048.2 "Aparamenta y equipos de control de baja tensión interruptor automático de baja tensión" e IEC60947-2 "Aparamenta y equipos de control de baja tensión interruptor automático"

Característica

1. Tiene 3 polos y 4 polos, tipo cajón y tipo fijo, se puede instalar en la línea;
2. Dispone de una variedad de controladores inteligentes, que proporcionan diferentes funciones: función inteligente, función de visualización.
3. Función de configuración, función de monitorización, función de memoria de fallos, puede proporcionar una interfaz de comunicación para lograr telemetría, ajuste remoto, control remoto, comunicación remota; Las características de protección O son completas, la configuración es conveniente, alta precisión, con protección instantánea, retardo corto, retardo largo, protección monofásica. Características de protección como la puesta a tierra.

Clasificación

1 Según el método de instalación
a. Fijo b. Cajón
2 Según el número de polos: tres polos, cuatro polos
3 Según el modo de operación
a. Operación eléctrica
b. Operación manual (para inspección y mantenimiento) O tipo de liberación
Controlador inteligente, liberador de subtensión instantáneo (o retardado), liberador de derivación.
Rendimiento del controlador inteligente:
a. El controlador inteligente se divide en: tipo H (tipo de comunicación), tipo M (tipo inteligente general), tipo L (tipo económico); b. Tiene límite de tiempo inverso de retardo largo de sobrecarga, límite de tiempo inverso de retardo corto, límite de tiempo, características instantáneas. Las características de protección requeridas pueden ser configuradas por el usuario; C. Función de protección contra puesta a tierra monofásica; d. Función de visualización: visualización de corriente de configuración, visualización de corriente de operación, visualización de voltaje de cada línea (la visualización de voltaje debe ser propuesta al realizar el pedido); e. Función de alarma: alarma de sobrecarga; f. Función de autocomprobación: autocomprobación de sobrecalentamiento, autodiagnóstico de microcomputadora; g. Función de prueba: prueba las características de acción del controlador.

Condiciones normales de trabajo e instalación

Temperatura ambiente del aire
El valor límite superior no excede los +40°C, el valor límite inferior no cae por debajo de -5°C, y el valor promedio de 24h no excede los +35°C; Nota: El valor límite inferior es -10°C o -25°C en condiciones de trabajo, el usuario debe informar a la fábrica para su confirmación: Las condiciones de trabajo del valor límite superior que excede los +40°C o el valor límite inferior inferior a -10°C o -25°C, el usuario debe consultar con nuestra fábrica.
La altitud del sitio de instalación no excede los 2000 m.
◎Condiciones atmosféricas
La humedad relativa de la atmósfera no excede el 50% cuando la temperatura ambiente del aire es de +40°C. Puede tener un grado relativo más alto a una temperatura más baja. La humedad relativa máxima promedio del mes más húmedo es del 90%, y la temperatura mínima promedio del mes es de +25°C, y se considera la condensación en la superficie del producto debido a los cambios de temperatura. Los usuarios que excedan los requisitos deben consultar con nuestra fábrica.
◎Grado de protección: IP30
◎Categoría de uso: Tipo B o Tipo A
O Categoría de instalación
Los interruptores automáticos y los liberadores de subtensión con una tensión de trabajo nominal de 660 V (690 V) y menos, las bobinas primarias de los transformadores de potencia se utilizan para la categoría de instalación V; la categoría de instalación del circuito auxiliar y del circuito de control es ll.
O Condiciones de instalación
El interruptor automático debe instalarse de acuerdo con los requisitos de este manual. La inclinación vertical del interruptor automático no debe exceder los 5 grados (la inclinación del interruptor automático de mina no debe exceder los 15 grados).
