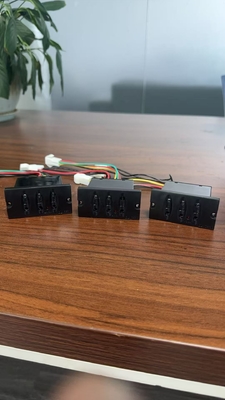

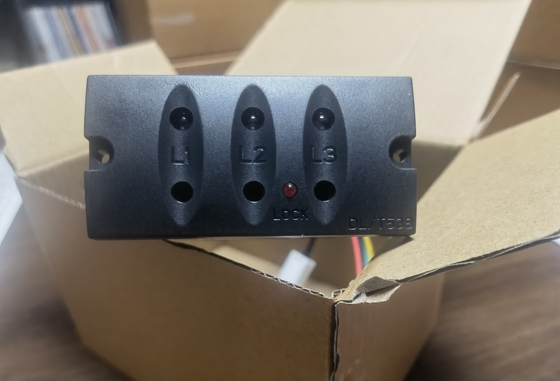

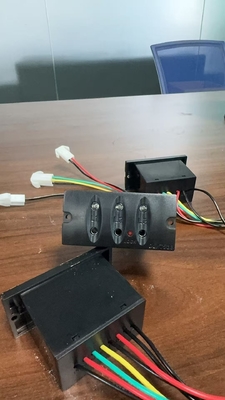

Indicador de voltaje medio interior sin bloqueo con relé con función de fase central en el interruptor

Pantalla de alta tensión interior en vivo sin bloqueo con relé con función de fase central

      (1). La función del cuadro de alta tensión para evitar que se introduzca en el espacio eléctrico hace que la puerta del cuadro se bloquee al interruptor de tierra. Es decir, solo se puede abrir después de que el interruptor de tierra esté cerrado. El accidente reveló que los cinco dispositivos de bloqueo del antiguo tipo de cuadro eran imperfectos.

      (2) El problema de la inspección eléctrica en los aparatos de alta tensión ha sido un problema que ha preocupado la producción segura de electricidad durante muchos años. Los dispositivos mecánicos y de bloqueo de los cinco aparatos totalmente cerrados no pueden cumplir con los requisitos de la regulación de seguridad, como la comprobación primero y luego la conexión de la línea de tierra. Porque en el desempeño del trabajo de corte de energía, antes del interruptor de puesta a tierra se debe verificar que el equipo no tenga tensión.

          (3) Los dispositivos de visualización eléctrica de alta tensión que utilizan lámparas de neón como elementos de visualización se utilizan ampliamente en los armarios de distribución. Después de un largo período de funcionamiento, se encuentra una alta pérdida de visibilidad y daños extensos en las burbujas de neón. Para compensar el defecto, se instaló un interruptor de funcionamiento/cierre de luz de neón en el dispositivo de visualización eléctrica, que estaba en un estado de apagado en momentos normales, desactivando así temporalmente todo el dispositivo de visualización eléctrica de alta tensión. Este tratamiento pierde el papel de un dispositivo de visualización en vivo de alta tensión como monitor para saber si el lado de la línea está cargado.

         (4) El antiguo tipo de dispositivo de visualización eléctrica de alta tensión con enclavamiento eléctrico obligatorio, que es demasiado simple en principio, consiste en rectificar media onda y combinar directamente las señales de los sensores de fase A, B y C para controlar el circuito de enclavamiento. De esta manera, cuando el sistema tiene una anomalía de puesta a tierra monofásica o fase ausente, la deriva del voltaje de control bloqueado puede provocar el accidente del interruptor de puesta a tierra conectado eléctricamente.
