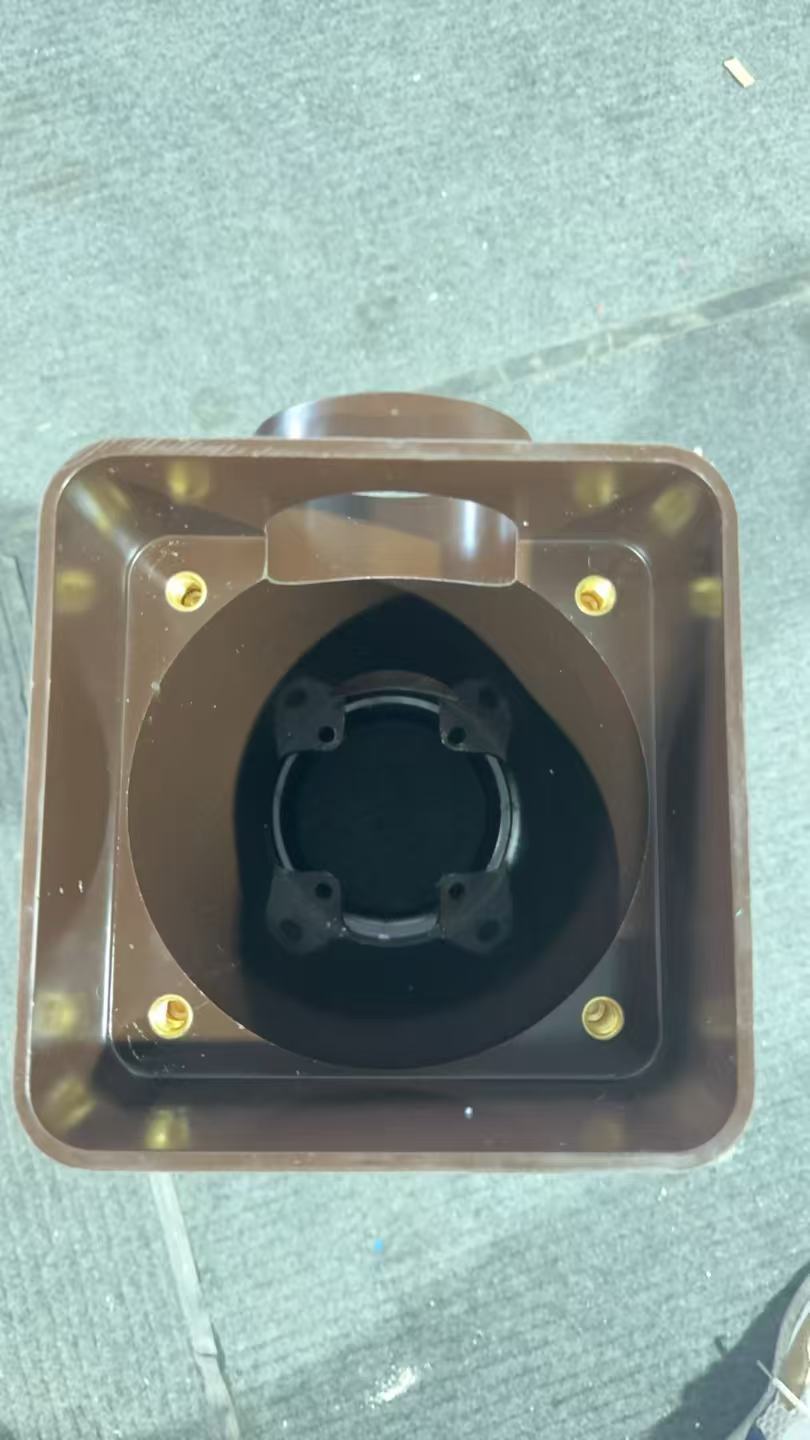

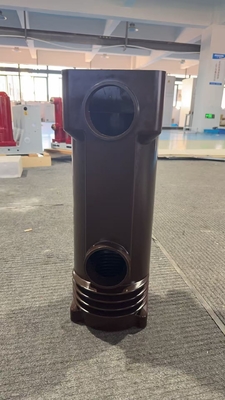

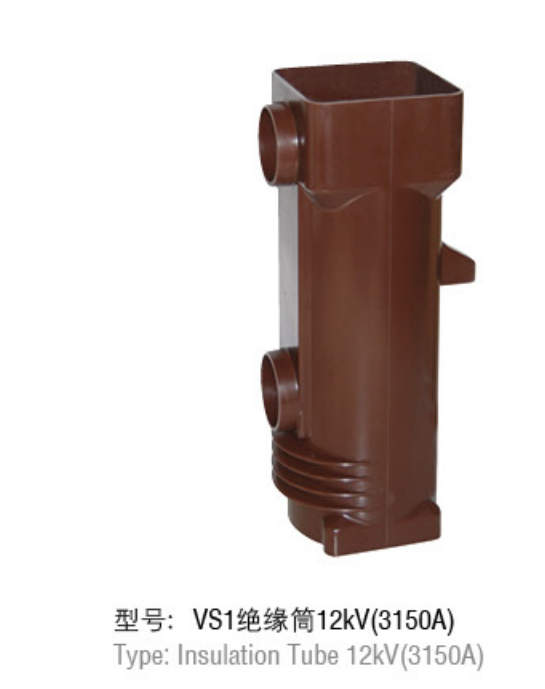

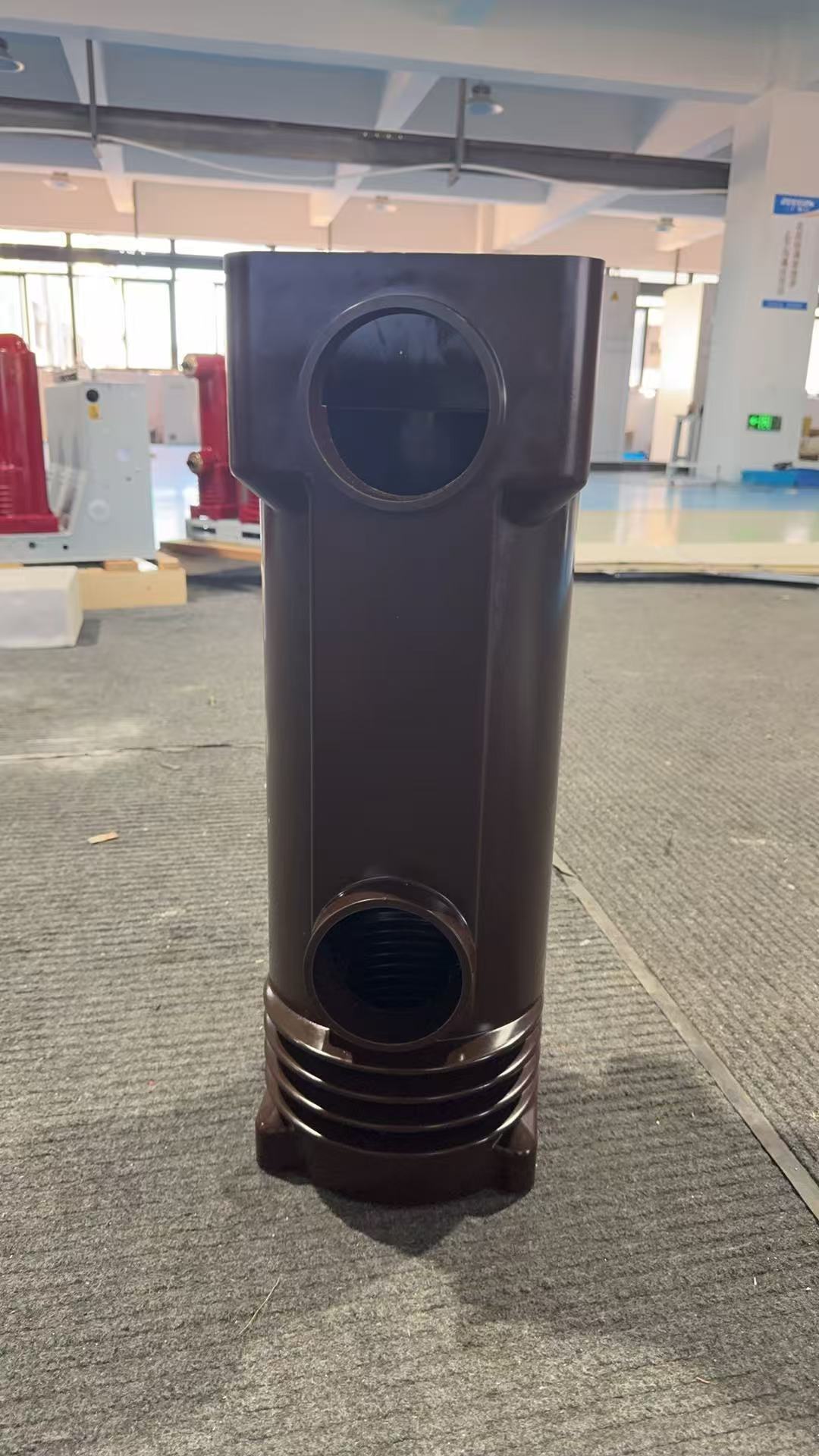

Aislador de resina epoxi de 11 kV con interruptor de vacío de 3150A

Aislador de resina epoxi de 11 kV con interruptor automático de vacío de 3150 A

Mantener el núcleo en los límites superior e inferior sin ningún bloqueo mecánico. Cuando hay una señal de acción, la corriente en la bobina de cierre o separación produce un potencial magnético.

El campo magnético producido por la bobina y el campo magnético producido por el imán permanente se superponen y se sintetizan mediante el campo magnético. El núcleo magnético, junto con la varilla de accionamiento fijada en él, es operado por la fuerza magnética sintética y el cuerpo del interruptor se enciende y se apaga a la velocidad especificada. Este mecanismo se denomina estructura biestable de dos posiciones porque el núcleo de hierro móvil se puede mantener sin ningún consumo de energía en los dos extremos del recorrido. En el mecanismo electromagnético tradicional, el núcleo móvil se mantiene en un extremo del recorrido por la acción de un resorte, mientras que en el otro extremo del recorrido, está protegido por un pestillo mecánico o energía electromagnética. De lo anterior, el actuador de imán permanente es una combinación especial de electroimán e imán permanente para lograr todas las funciones del mecanismo de funcionamiento del interruptor automático tradicional: imán permanente en lugar de tradicional.

Interruptor automático VS1-12 / M (con actuador de imán permanente) que utiliza una cámara de extinción de arco de vacío, vacío como medio de extinción y aislamiento, la cámara de extinción de arco tiene una verdad muy alta
Interruptor automático de vacío VS1-12 VS1-12, vacíos, cuando los contactos y los contactos estáticos se dividen eléctricamente bajo la acción del mecanismo de accionamiento, se generará un arco de vacío entre los contactos, y debido a la estructura especial del contacto, se generará un campo magnético longitudinal apropiado en el espacio entre contactos, lo que hará que el arco de vacío permanezca difusible y se extenderá uniformemente sobre la superficie de contacto, manteniendo un bajo voltaje de arco cuando la corriente es natural, el ion residual, el electrón y el vapor de metal se pueden combinar o ensamblar en la superficie de contacto y proteger durante un orden de magnitud de un microsegundo, y el aislamiento dieléctrico de la interrupción del interruptor se restaura rápidamente, lo que resulta en la extinción y rotura del arco. Como el interruptor de vacío utiliza un campo magnético para controlar el arco de vacío, tiene una capacidad fuerte y estable para interrumpir la corriente.
