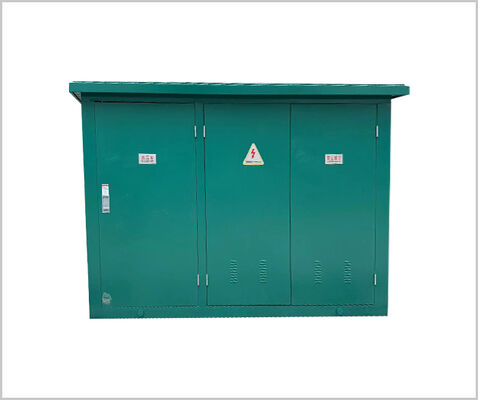

Subestación transformadora tipo caja europea de 11 kV para sistema de energía

  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
  • 11kv European Box-Type Transformer Substation for Power system
Lugar de origen Wenzhou
Nombre de la marca Qiupu
Certificación GB17467
Número de modelo HGXN11
Cantidad de orden mínima Negociable
Precio negotiable
Tiempo de entrega 7 días
Condiciones de pago L/C, D/A, D/P, T/T, Western Union, Moneygram
Capacidad de la fuente 5000

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
altitud 1000 m Temperatura ambiente -25℃~+40℃
Corriente nominal 630A/1250A Temperatura relativa La media diaria no es más el de 95%, y la media mensual no es más el de 90%
Deja un mensaje
Descripción de producto

                                   Subestación transformadora tipo caja europea de 11 kV para sistema de energía



Descripción del producto



Este producto cumple totalmente con la norma GB17467 "Subestación prefabricada de alta y baja tensión". Es adecuado para la distribución de energía pública urbana, la distribución de energía de farolas, empresas industriales y mineras, edificios urbanos, barrios residenciales, terminales de campos petroleros, hoteles, parques y obras de construcción, etc. Puede realizar una red en anillo o suministro de energía terminal.



Modelo y su significado



Subestación transformadora tipo caja europea de 11 kV para sistema de energía 0

①Subestación prefabricada
②Características estructurales: P-fuente del producto; M-fuente de ojo
③Número de serie de diseño

④Tensión nominal del lado de alta tensión (kV)
⑤ Tensión nominal del lado de baja tensión (kV)
⑥ Capacidad nominal del transformador (kVA)



Condiciones de uso

Los usuarios deben proporcionar la siguiente información al realizar el pedido:
• Altitud: W 1000m;
•Temperatura ambiente: ·25. (:~+40. (:
•Humedad relativa: el valor promedio diario no es superior al 95% y el valor promedio mensual no es superior al 90%;
• Nivel antivibración: aceleración horizontal 0,4 m/s2, aceleración vertical 0,15 m/s2;
• El sitio de instalación no tiene impactos severos, contaminación grave ni corrosión química, y no hay polvo conductor ni peligro de explosión. Cuando no se cumplen los requisitos de las condiciones normales de uso, consulte a nuestra empresa para resolverlo.



Parámetros técnicos





Nombre Unidad Aparatos eléctricos de alta tensión Transformador Aparatos eléctricos de baja tensión I
Tensión nominal kV 6/10 6/0,4 10/0,4 0,4
Capacidad nominal kVA   50-1600
Corriente nominal A 200, 400, 630   100-3200
Corriente nominal de cortocircuito de corte A Interruptor de carga 400-630   15~63kA
kA El interruptor combinado depende del fusible
Corriente nominal de corta duración kA 16, 20(4s)   15(ls)
  30(ls)
Corriente nominal de resistencia máxima kA 31,5, 50   30
  63
Tensión de resistencia de frecuencia de potencia (Imin) kV Relativamente y alternativamente32/42 25/35(Inmersión en aceite) W 0,3,2
Fractura de aislamiento 36/48 20/28(Seco) >0,3,2,5
Tensión de resistencia al impulso de rayo (valor pico) kV Relativamente y alternativamente60/75 60/75
Fractura de aislamiento 70/85
Nivel de protección del armario     IP32
Nivel de ruido db   55
Estándar ejecutivo   GB/T 17467
  DL/T537<6-35kVBox-type substation ordering technical conditions>



Nota: Los elementos 5 y 6 no son necesarios cuando la capacidad del transformador es inferior a 200 kVA.



Dibujo de dimensiones de instalación



Subestación transformadora tipo caja europea de 11 kV para sistema de energía 1Subestación transformadora tipo caja europea de 11 kV para sistema de energía 2



1. Techo
2. Persianas
3. Caja de medición externa
4. Anillo de elevación
5. Chasis rígido de ranura

6. Puerta
7. Ladrillo de tira, superficie de pared de imitación de ladrillo
8. Cimentación de hormigón
9. Ventilación de la base de la tumba



Necesita saber al realizar el pedido



Los usuarios deben proporcionar la siguiente información al realizar el pedido
•Modelo, capacidad, cantidad, color y requisitos de tamaño, material de la carcasa;
• Modelo de transformador, rendimiento, grupo de conexión, rango de derivación y requisitos de impedancia;
• Esquema de cableado primario del lado de alta tensión, modelos de componentes, especificaciones y requisitos;
• Aceite de transformador (25#, 45#, aceite de alto punto de inflamación);
• Requisitos de configuración de red de gestión inteligente de energía o red de gestión de propiedades para subestaciones tipo caja; • Requisitos del entorno de uso.

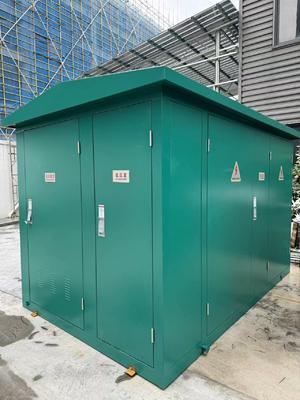

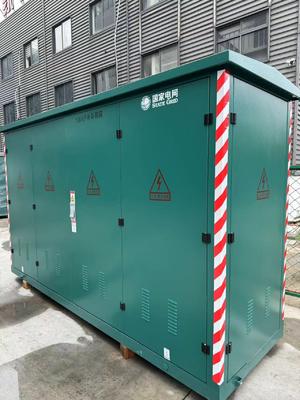

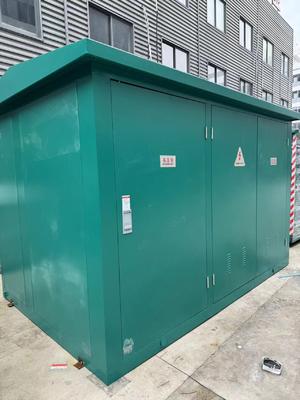

Subestación transformadora tipo caja europea de 11 kV para sistema de energía 3Subestación transformadora tipo caja europea de 11 kV para sistema de energía 4

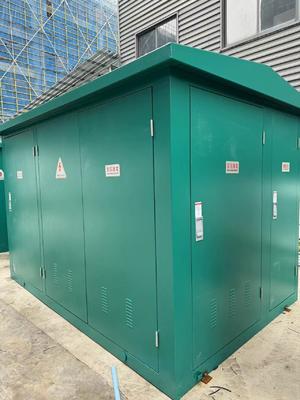

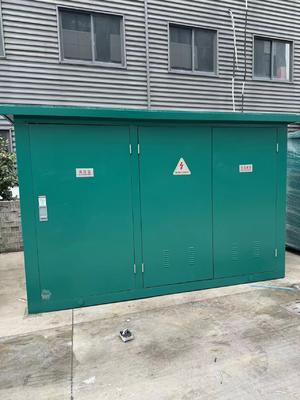

Subestación transformadora tipo caja europea de 11 kV para sistema de energía 5
