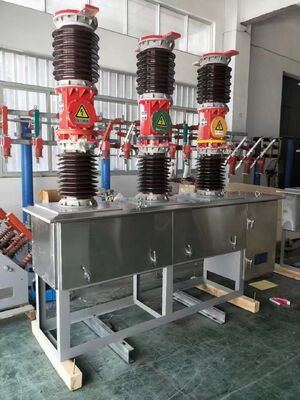

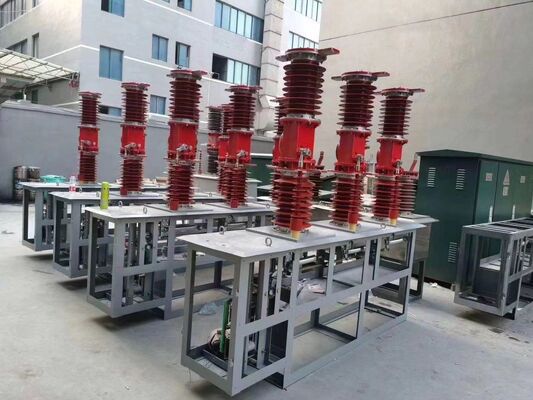

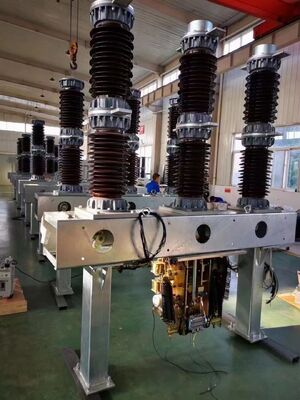

Interruptor de vacío exterior de 72,5 kV con aislador de soporte de porcelana

Interruptor de vacío exterior de 72,5 kV con aislador de soporte de porcelana

La división del interruptor automático, la operación de cierre puede ser manual o eléctrica y operación remota. Se puede utilizar para la automatización de la distribución de energía con un controlador inteligente. También se puede utilizar con un controlador superpuesto para formar un reconectador automático y un seccionador.
El interruptor automático puede instalarse con un transformador de corriente bifásico o trifásico para protección contra sobrecorriente o cortocircuito, y también puede proporcionar señales de adquisición de corriente al controlador inteligente; Según los requisitos del usuario, se puede instalar el transformador de corriente para medición.

Función:

Un seccionador de carga es un interruptor eléctrico entre un seccionador y un interruptor automático. Tiene un dispositivo simple de extinción de arco que puede interrumpir la corriente de carga nominal y una cierta corriente de sobrecarga, pero no puede interrumpir la corriente de cortocircuito.
Principio:
Bajo la acción del resorte de separación, el husillo gira en sentido horario, por un lado, el pistón se mueve hacia arriba a través del mecanismo de corredera de manivela, comprimiendo el gas. Por otro lado, dos juegos de sistemas de accionamiento de cuatro barras hacen que la cuchilla de la puerta principal se abra primero, luego empujan el cortacircuitos para abrir el contacto de arco, el aire comprimido en el cilindro a través del orificio de ventilación para extinguir el arco.
