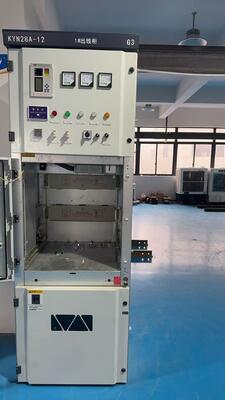

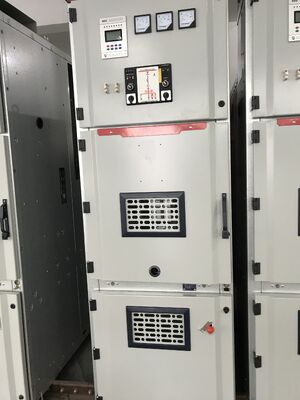

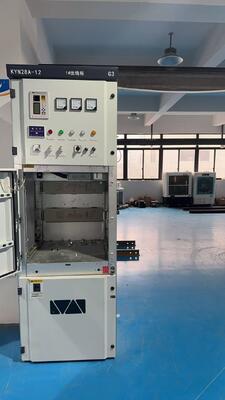

Gabinete de conmutación de media tensión de metal cerrado, extraíble, de CA, blindado, para interiores Kyn28-12/630A-4000A
Datos del producto
| Nombre del producto | Equipo de cambio fijo MV | Voltaje nominal | 11 kV |
|---|---|---|---|
| Frecuencia de la tarifa | 50Hz | Corriente principal clasificada de la barra de distribución | 630,1250,1600,2000,2500,3150A |
| A corto plazo soporte la corriente (4S) | 20,25,31.5, 40 KILOVOLTIOS | El pico soporta la corriente (el pico.) | 50,63,80,100 KILOVOLTIOS |
| Corriente nominal de la barra colectora | 630,1250,1600,2000,2500,3150A,4000A | Corriente nominal de la barra de bus principal | 630,1250,1600,2000,2500,3150A,4000A |
| Resaltar | Gabinete de conmutación interior Kyn28-12,aparamenta de media tensión extraíble,gabinete blindado de metal cerrado de CA |
||
Descripción de producto
Gabinete de conmutación de media tensión metálico extraíble blindado de interior Kyn28-12/630A-4000A
Introducción general a los aparatos de conmutación fijos de media tensión:
El aparato de conmutación metálico fijo tipo caja XGN66-12 es una nueva generación de conjuntos completos de productos eléctricos de alta tensión diseñados, investigados y desarrollados por nuestra fábrica. El aparato de conmutación es adecuado para sistemas de barra colectora única de 3,6-12 kV trifásicos de CA de 50 Hz en interiores, utilizado para la recepción y distribución de energía eléctrica, y cuenta con capacidades de control, protección y detección de circuitos.
Los productos absorben tecnología extranjera avanzada, teniendo en cuenta la alta tasa de accidentes y el gran volumen de los aparatos de conmutación existentes en operación. Han sido diseñados y desarrollados a partir de estos problemas. Son pequeños, solo el tamaño de un aparato de conmutación común, con un disyuntor de alta fiabilidad, buen rendimiento, cinco enclavamientos anti-fallos, fiables y sencillos.
Condiciones ambientales de los aparatos de conmutación fijos de media tensión:
1). La temperatura máxima de uso no supera los 40 grados, la mínima no supera los -25 grados
2). Humedad relativa: promedio diario no superior al 95%, promedio mensual no superior al 90% de altitud no superior a 1000 m (se puede consultar al fabricante para casos de mayor altitud)
3). Sin fuego, explosión, contaminación pesada, corrosión química y sitios con fuertes sacudidas.
Parámetros técnicos de los aparatos de conmutación fijos de media tensión:
| Artículo | Unidad | Parámetro | ||
| Tensión nominal | 46, 70, 85 | 12 | ||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal de barra colectora principal | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| Corriente nominal de barra colectora de derivación | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| Corriente de cortocircuito soportada a corto plazo (4S) | 46, 70, 85 | 20, 25, 31.5, 40 | ||
| Corriente de pico soportada (pico) | 46, 70, 85 | 50, 63, 80, 100 | ||
| Corriente nominal de cortocircuito de desconexión | 46, 70, 85 | 20, 25, 31.5, 40 | ||
| Corriente nominal de apertura y corte de cortocircuito (pico) | 46, 70, 85 | 50, 63, 80, 100 | ||
| Nivel de aislamiento nominal | Tensión de soportabilidad de frecuencia de potencia de 1 min ph-ph, ph-tierra |
kV | 46, 70, 85 | espacio del disyuntor |
| kV | 46, 70, 85 | Tensión nominal de soportabilidad de impulso de rayo (pico) | ||
| ph-ph, ph-tierra | kV | 46, 70, 85 | espacio del disyuntor | |
| kV | 46, 70, 85 |
Estructura del aparato de conmutación: |
||
1. El aparato de conmutación está equipado con un dispositivo de indicación eléctrica en el circuito primario. El dispositivo incluye sensores de alta tensión y un indicador, y puede indicar el estado eléctrico del circuito de alta tensión.
2. También puede cooperar con un enclavamiento electromagnético para realizar un bloqueo forzado en la manija de operación, la puerta del cubículo y los cubículos adyacentes. Por lo tanto, puede evitar la extracción del carro de aislamiento con carga, evitar el cierre energizado del interruptor de tierra y evitar la entrada al compartimento energizado. De esta manera, puede aumentar el rendimiento de prevención de los productos equipados.
3. Para evitar la condensación en ambientes de alta humedad o con cambios drásticos de temperatura, se instala un calentador eléctrico por separado en el compartimento del disyuntor y en el compartimento de cables, para evitar accidentes dieléctricos en las condiciones mencionadas.
4. El compartimento de cables instala adicionalmente una barra colectora de tierra de cobre que atraviesa los cubículos adyacentes y está bien conectada a los cubículos. La barra colectora de cobre se utiliza para la puesta a tierra directa de componentes. Dado que todo el cubículo está unido por placas de acero recubiertas de zinc y aluminio, el cubículo tiene un buen estado de puesta a tierra, lo que garantiza la seguridad del personal operativo.
Sobre nosotros
Wenzhou Qiupu Electric Power Co., Ltd. está ubicada en la Zona de Desarrollo Económico de Yueqing, provincia de Zhejiang. Es una empresa de alta tecnología especializada en la investigación y desarrollo, producción y venta de productos de energía eléctrica como disyuntores, transformadores, interruptores de distribución de energía y equipos eléctricos de alta y baja tensión.
Nuestros productos se utilizan ampliamente en áreas importantes como finanzas, comunicaciones, municipal, transporte, energía, construcción, aeroespacial, control industrial, etc., y han ganado el elogio de la mayoría de los usuarios y han firmado acuerdos de cooperación a largo plazo.
Preguntas frecuentes
P1: ¿Está disponible OEM/ODM?
R1: ¡Sí, lo está! Nuestros productos pueden ser personalizados. Contamos con equipos de diseño e ingeniería, podemos personalizar productos según los dibujos o requisitos de los clientes.
P2: ¿Cuál es su MOQ?
R2: Un juego.
P3: ¿Cómo es el tiempo de entrega?
R3: Depende de la cantidad de su pedido y normalmente tarda entre 20 y 30 días.
P4: ¿Cómo controlan la calidad?
R4: Contamos con un equipo de control de calidad que cumple con TQM para garantizar la calidad. Cada paso cumple con los estándares. Al mismo tiempo, tomaremos fotos y grabaremos videos para usted si lo necesita. Cada producto se ensamblará completamente y se probará cuidadosamente antes del embalaje y envío.
P5: ¿Cuánto dura la garantía?
R5: Dentro de un año a partir de la fecha de venta, si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, y le proporcionaremos accesorios gratuitos. Según el número de productos, proporcionaremos accesorios fácilmente dañables de forma gratuita. También podemos proporcionar soporte técnico si lo necesita.
