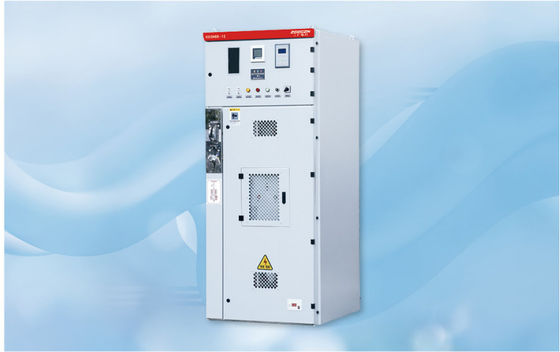

Dispositivos de interrupción fijos cerrados con metal de tipo caja IP2X XGN2-12 CA

XGN2-12 AC Aparamenta fija en caja metálica tipo caja

Descripción del Producto

El tablero de distribución fijo con envolvente metálica tipo caja XGN2-12 (gabinete de distribución para abreviar) se utiliza en sistemas trifásicos de CA 50 Hz de 3,6, 7,2 y 12 kV para recibir y distribuir energía eléctrica. Es adecuado para operaciones frecuentes. Su sistema de autobuses es de un solo autobús. (Se puede derivar una barra única con estructura de derivación y barra doble). Este tablero cumple con los requisitos de la norma nacional GB3906-91 "Equipo de interruptor en gabinete metálico de 3~35KV CA" y la norma nacional IEC298, y tiene dos funciones de bloqueo propuestas de "cinco pruebas".
El interruptor principal de este tablero adopta un disyuntor de vacío de la serie ZN28-12, equipado con un mecanismo operativo electromagnético de la serie CDI7 o un mecanismo operativo de resorte de la serie CT19, y el interruptor de aislamiento adopta un interruptor de aislamiento giratorio GN30-12 o un interruptor de aislamiento de alta corriente GN22-12. producto.

Modelo y su significado.

①Equipo de interruptor tipo caja
②Fijo
③Instalación interior
④Número de serie del diseño
⑤Tensión nominal 12KV
①Instalación interior
⑥Tipo de disyuntor: aceite sin S (o sin nota); vacío Z; Azufre de gasificación F-seis
⑦Forma de operación: (T: operación de resorte D: operación electromagnética)
⑧Corriente térmica nominal A
⑨Corriente nominal de estabilidad térmica KA

Condiciones de uso

•Límite superior de temperatura ambiente +40°C; límite inferior -5°C;
• La altitud no supera los 1000 m;
• El valor medio diario de humedad relativa no supera el 95% y el valor medio mensual no supera el 90%;
• La intensidad del terremoto no supera los 8 grados;
• No existe riesgo de incendio, explosión, contaminación grave, corrosión química ni vibraciones intensas.
• Si se exceden las condiciones ambientales anteriores, el usuario debe consultar con el fabricante.

Parámetros técnicos

Plano de dimensiones de instalación

Necesito saber al realizar el pedido

El usuario debe proporcionar la siguiente información al realizar el pedido: • Un diagrama del plan de cableado y un diagrama de disposición del plan de cableado.
• Diagrama esquemático del circuito secundario, diagrama de cableado, diagrama de cableado de terminales.
• Listado de equipos primarios y secundarios.
• La disposición del armario de distribución y la posición de instalación del puente de barras.
• Favor consultar con nuestra empresa para condiciones especiales de uso de repuestos y equipos.
