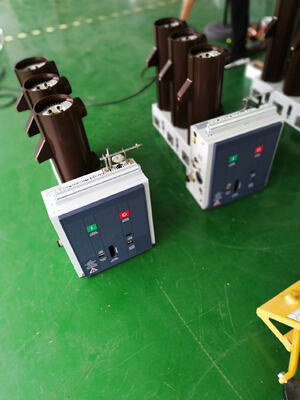

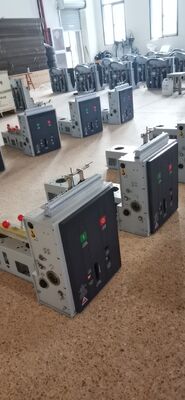

Interior de alto voltaje del disyuntor del vacío del soporte lateral con el dispositivo de distribución 1250A del poder

Interruptor automático de vacío de alta tensión para montaje lateral VS1(VBM7)-12 con aparamenta de potencia 630A-1250A

El interruptor automático de vacío VS1-12(VBM7) adopta una estructura fija. Se utiliza principalmente en aparamenta fija y puede usarse por separado para controlar y proteger las líneas de transmisión y distribución.

El interruptor automático de vacío VS1-12(VBM7) puede operar frecuentemente o interrumpir la corriente de cortocircuito varias veces dentro del rango de corriente de operación. Vida mecánica de hasta 30.000 veces, capacidad total
Corriente de cortocircuito que se puede interrumpir 50 veces.
El interruptor automático de vacío VS1 es adecuado para operación de reconexión y tiene alta fiabilidad operativa y vida útil.

El interruptor automático de vacío VS1-12(VBM7) (tipo general) utiliza aisladores verticales para proteger contra efectos climáticos; y en cuanto a mantenimiento, generalmente solo se necesita realizar operaciones intermedias, limpieza o lubricación.

El interruptor automático de vacío VS1-12(VBM7) (tipo de poste) adopta una estructura de aislamiento sólido - poste sellado integrado, logrando mantenimiento libre.

Los interruptores automáticos de vacío VS1-12(VBM7) se pueden instalar en forma fija o extraíble en un armario de conmutación y también se pueden instalar en bastidores.

Montaje lateral VS1(VBM7)-12
Mantener el núcleo en los límites superior e inferior sin ningún bloqueo mecánico. Cuando hay una señal de acción, la corriente en la bobina de cierre o separación produce un potencial magnético.
El campo magnético producido por la bobina y el campo magnético producido por el imán permanente se superponen y sintetizan por el campo magnético. El núcleo magnético, junto con la varilla impulsora fijada a él, es operado por la fuerza magnética sintética y el cuerpo del interruptor se enciende y apaga a la velocidad especificada. Este mecanismo se llama estructura biestable de dos posiciones porque el núcleo de hierro móvil puede mantenerse sin consumo de energía en los dos extremos del recorrido.
