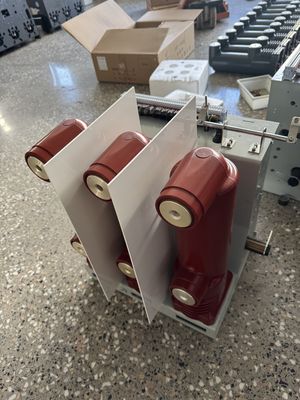

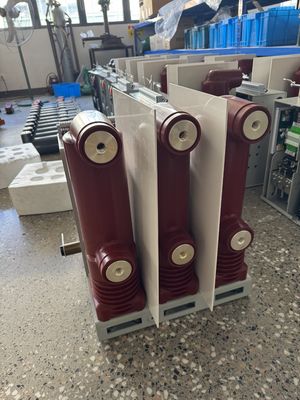

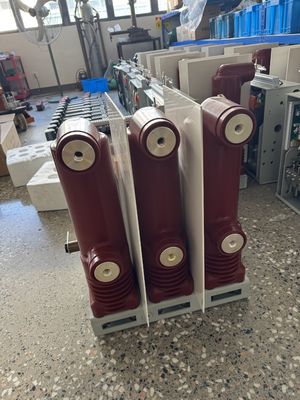

Disjuntor de vacío para interiores de 550 mm 12kv/630A de alta tensión con placa de separación

Interruptor automático de vacío para interiores de 550 mm  12 kV/630 A de alta tensión con placa espaciadora

Introducción

        El interruptor automático de vacío VS1 (ZN63)  es adecuado para la operación de reconexión y tiene una alta fiabilidad de funcionamiento y vida útil.

        El interruptor automático de vacío VS1 (ZN63) (tipo general) utiliza aisladores verticales para proteger contra los efectos climáticos; y en el aspecto de mantenimiento, generalmente solo necesita realizar la operación entre o  limpieza o lubricación.

       El interruptor automático de vacío VS1 (ZN63) (tipo polo) adopta una estructura de aislamiento sólido: polo sellado integrado, realizado sin mantenimiento.

        El campo magnético producido por la bobina y el campo magnético producido por el imán permanente se superponen y se sintetizan por el campo magnético. El núcleo magnético, junto con la varilla de accionamiento fijada en él, es operado por la fuerza magnética sintética y el cuerpo del interruptor se enciende y apaga a la velocidad especificada. Este mecanismo se llama estructura biestable de dos posiciones porque el núcleo de hierro móvil se puede mantener sin ningún consumo de energía en los dos extremos del recorrido. En el mecanismo electromagnético tradicional, el núcleo móvil se mantiene en un extremo del recorrido por la acción de un resorte, mientras que en el otro extremo del recorrido, está protegido por un pestillo mecánico o energía electromagnética. De lo anterior, el actuador de imán permanente es una combinación especial de electroimán e imán permanente para lograr el mecanismo de funcionamiento del interruptor automático tradicional de todas las funciones: imán permanente en lugar de tradicional.

Parámetros
