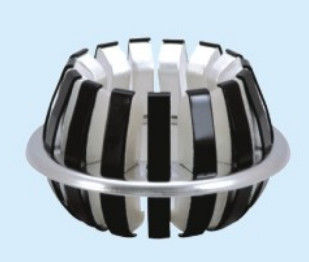

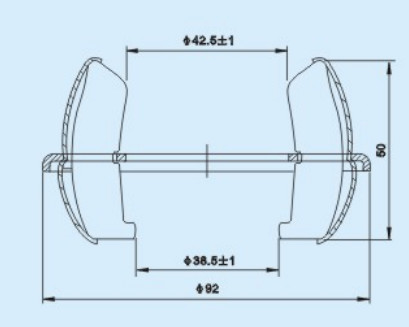

GC4-1250A Jaw del tulipán de cobre eléctrico contacto 15 pines para el interruptor de circuito de vacío

GC4-1250A Contacto eléctrico de cobre tipo mandíbula de tulipán de 15 pines para interruptor automático de vacío

         Requisitos de instalación
(1) Todas las piezas y componentes antes de la instalación deben pasar la inspección.
(2) Las herramientas y equipos para la instalación deben estar limpios y cumplir con los requisitos de montaje. Al apretar los sujetadores, utilice llaves o mazos, llaves de vaso, tornillos cerca de la cámara de extinción de arco, y no utilice llaves de tensión.
(3) El orden de instalación debe cumplir con el procedimiento de instalación, y las especificaciones de los sujetadores instalados en cada componente deben adoptarse de acuerdo con los requisitos de diseño. En particular, el perno fijo en el extremo del contacto estático en la cámara de extinción de arco no debe confundirse en su especificación de longitud.
(4) La distancia entre polos después del montaje y la distancia entre las líneas de calificación superior e inferior deben cumplir los requisitos de tamaño del patrón. (5) Después de montar cada pieza giratoria y deslizante, debe moverse libremente y engrasar el lugar de fricción móvil.
(6) Una vez superada la prueba de ajuste, se debe limpiar y limpiar. Las partes de conexión ajustables de cada componente deben marcarse con pintura roja, y el extremo de salida debe pintarse en el bosque y sellarse con papel limpio.

             Los interruptores automáticos de vacío se ensamblan tomando como ejemplo el ZN39 (ver figura III), y generalmente se pueden instalar en tres partes, a saber, frontal, superior y trasera. El orden de instalación frontal es: posicionamiento del esqueleto → aislador de pilar → aislador horizontal → soporte → fila principal inferior → cámara de extinción de arco y varilla de desconexión lateral → fila principal superior → conexión suave del CLIP conductor → manguito deslizante del asiento del resorte de contacto → brazo de giro triangular. El orden de instalación superior es: husillo y asiento de cojinete → amortiguador de aceite → empujador de aislamiento.
El orden de instalación trasera es: mecanismo de operación → resorte de separación → contador, cierre, instrucción de separación, marca de tierra.
A continuación, conecte las tres partes anteriores de la instalación: la parte frontal y la superior, y conecte el pasador con el brazo triangular con la junta ajustable del empujador aislado; Las partes trasera y superior se conectan mediante el enlace de accionamiento ajustable del mecanismo de actuación con el pasador y el brazo del husillo. El proceso de montaje es simple, intuitivo y conveniente. 3. Ajuste de características mecánicas 3.1 ajuste inicial
El ajuste inicial es principalmente para el ajuste de la distancia de contacto y la carrera de contacto de los interruptores automáticos de vacío ensamblados.
El ajuste inicial debe ser una operación manual de cierre lento para verificar que las partes de la conexión de instalación sean correctas. Al ajustar la carrera de contacto, no debe ser demasiado grande, para no cerrar el resorte de contacto y la matriz, de modo que al instalar, la cabeza activa ajustable del empujador aislado debe ser corta (girar). Después de la operación normal con fuerza manual, se puede medir y ajustar la distancia y la carrera de contacto.
