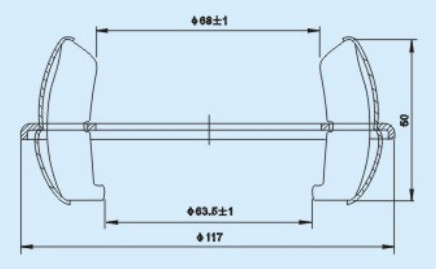

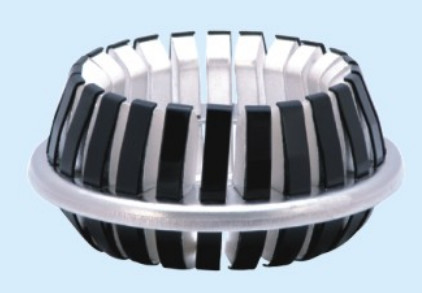

GC4-2500A de cobre de la mandíbula eléctrica del tulipán contacto 24 pines en el vacío interruptor de circuito

GC4-2500A Contacto de mandíbula de tulipán eléctrico de cobre 24 pines para interruptor automático de vacío

      1.    Requisitos de instalación
(1) Todas las piezas y componentes antes de la instalación deben pasar la inspección.
(2) Las herramientas y los útiles para la instalación deben estar limpios y cumplir con los requisitos de montaje. Al apretar el elemento de fijación, utilice llaves o mazos, llaves de vaso, tornillos cerca de la cámara de extinción de arcos y no utilice llaves activas.
(3) El orden de instalación debe cumplir con el procedimiento de instalación, y las especificaciones de los elementos de fijación instalados en cada componente se adoptarán de acuerdo con los requisitos de diseño. En particular, el perno fijo en el extremo del contacto estático en la cámara de extinción de arcos no debe equivocarse en su especificación de longitud.
(4) La distancia entre polos después del montaje y la distancia entre las líneas de calificación superior e inferior deben cumplir los requisitos de tamaño del patrón. (5) Después de montar cada pieza giratoria y deslizante, debe moverse libremente y engrasar el lugar de fricción móvil.
(6) Después de pasar la prueba de ajuste, debe limpiarse y limpiarse. Las piezas de conexión ajustables de cada componente deben marcarse con pintura roja, y el extremo de salida debe pintarse en el bosque y sellarse con papel limpio.

            2. Los interruptores automáticos de vacío se ensamblan tomando como ejemplo el ZN39 (ver figura III), y generalmente se pueden instalar en tres partes, a saber, frontal, superior y trasera. El orden de instalación frontal es: posicionamiento del esqueleto → aislador de pilar → aislador horizontal → soporte → fila principal inferior → cámara de extinción de arcos y varilla de desconexión lateral → fila principal superior → conexión suave CLIP conductora → manguito deslizante del asiento del resorte de contacto → brazo de giro triangular. El orden de instalación superior es: husillo y asiento del cojinete → amortiguador de aceite → empujador de aislamiento.
El orden de instalación trasera es: mecanismo de operación → resorte de separación → contador, cierre, instrucción de separación, marca de tierra.
A continuación, conecte las tres partes anteriores de la instalación: la parte frontal y la superior, y conecte el pasador con el brazo triangular con la junta ajustable del empujador aislado; Las partes trasera y superior se conectan mediante el enlace de accionamiento ajustable del mecanismo de actuación con el pasador y el brazo del husillo. El proceso de montaje es simple, intuitivo y conveniente. 3. Ajuste de características mecánicas 3.1 Ajuste inicial
El ajuste inicial es principalmente para el ajuste de la distancia de contacto y la carrera de contacto de los interruptores automáticos de vacío ensamblados.
El ajuste inicial debe ser una operación manual de cierre lento para verificar que las piezas de la conexión de instalación sean correctas. Al ajustar la carrera de contacto, no debe ser demasiado grande, para no cerrar el resorte de contacto y la matriz, de modo que al instalar, la cabeza activa ajustable del empujador aislado debe ser corta (girar). Después de la operación normal con fuerza manual, se puede medir y ajustar la distancia y la carrera de contacto.
