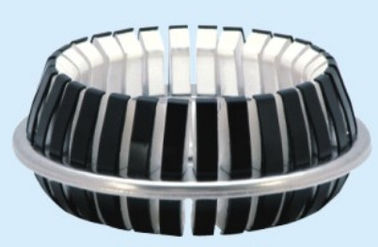

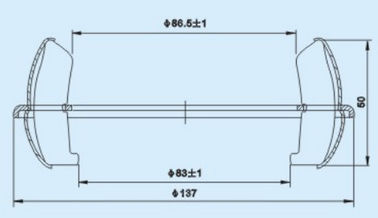

GC4-3150A cobre contacto de mandíbula eléctrica 30 pines para el interruptor de circuito de vacío

GC4-3150A cobre contacto de mandíbula eléctrica 30 pines para el interruptor de circuito de vacío

1Requisitos de instalación
(1) Todas las piezas y componentes deben pasar la inspección antes de su instalación.
(2) Las herramientas y herramientas de instalación deben estar limpias y cumplir los requisitos de montaje.,y no uses llaves vivas.
3) La orden de instalación deberá cumplir el procedimiento de instalación y las especificaciones de los elementos de sujeción instalados en cada componente deberán adoptarse de conformidad con los requisitos de diseño.En particular, el perno fijado al final del contacto estático en la cámara de extinción de arco no debe confundirse en su especificación de longitud.
(4) La distancia entre los postes después del montaje y la distancia entre las líneas de calificación superior e inferior deberán cumplir los requisitos del tamaño del modelo.(5) Después de montar cada pieza giratoria y deslizante, se moverá libremente y engrasará el lugar de fricción en movimiento.
(6) Después de haber superado el ensayo de ajuste, debe limpiarse y limpiarse; las partes de conexión ajustables de cada componente deben estar marcadas con pintura roja,y el extremo de salida debe ser pintado en el bosque y sellado con papel limpio.

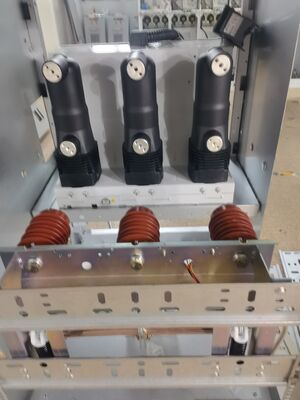

2.Los interruptores de vacío se ensamblan con ZN39 ((ver figura III) como ejemplo y generalmente se pueden instalar en tres partes, a saber, la delantera, la superior y la trasera.El orden de la instalación frontal es: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armEl orden de instalación superior es el siguiente: huso y asiento del rodamiento → amortiguador de aceite → puerto aislante.
El orden de la instalación trasera es el siguiente: mecanismo de funcionamiento → resorte de separación → contador, cierre, instrucción de separación, marca de tierra.
Luego, conecte las tres partes anteriores de la instalación: la parte delantera y la parte superior, y conecte el alfiler con el brazo triangular con la unión ajustable aislada del putter.Las partes traseras y superiores están conectadas por el enlace de accionamiento ajustable del mecanismo de accionamiento con el alfiler y el brazo del husilloEl proceso de ensamblaje es simple, intuitivo y conveniente.
El ajuste inicial se realiza principalmente para ajustar la distancia de contacto y la carrera de contacto de los interruptores de vacío montados.
El ajuste inicial debe realizarse mediante una operación manual de cierre lento para comprobar que las partes de la conexión de la instalación son correctas.para no cerrar el resorte de contacto y morir, de modo que al instalarse, la cabeza activa ajustable del putter aislado debe ser corta. Después de la operación normal de la mano, la distancia y el golpe de contacto se pueden medir y ajustar.

3.El interruptor podrá estar equipado con un interruptor de aislamiento trifásico, que será claramente visible en el estado de separación del interruptor de aislamiento,y tiene un dispositivo de bloqueo a prueba de fallos con el cuerpo del interruptor. El interruptor sólo puede ser operado cuando el cuchillo de aislamiento está completamente cerrado o completamente dividido. Es conveniente mantener el aislante de apoyo del arrestor de rayos.
